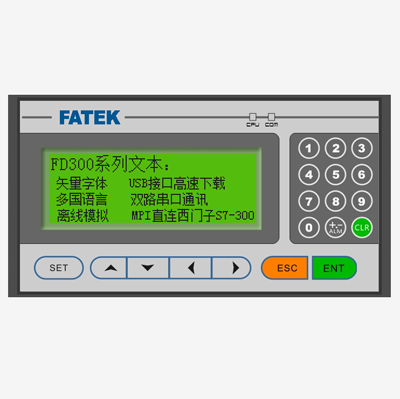

FATEK 永宏文本顯示器 FD302使用說明手冊
◆ 產品概覽 采用ARM CORTEX-M3內核的32位RISC處理器，主頻高達72MHz 192x64 像素（支持5行16個中文字符或8行32個英文字符） 黃綠LED背光，黑色字體 支持多國語言輸入，支持任何操作系統支持的語言文字的輸入和顯示 最大8級用戶密碼，設定元件支持獨立的密碼等級設置 具有時鐘功能及128K FLASH
型號規格一覽表
|
型號 |
FD302 |
||
|
硬件性能 |
顯示 |
顯示屏 |
4.3”STN單色液晶屏 |
|
分辨率 |
192×64像素（支持5行16個中文字符或8行32個英文字符） |
||
|
色 彩 |
單色(黃綠背光，黑色字體) |
||
|
亮 度 |
60cd/㎡ |
||
|
背 光 |
LED |
||
|
LED壽命 |
50000小時以上 |
||
|
觸摸屏 |
- |
||
|
對比度 |
電位器調節 |
||
|
CPU |
32Bit 72MHz ARM RISC |
||
|
存儲器 |
128K FLASH |
||
|
時鐘 |
標配內置 |
||
|
薄膜按鍵 |
采用內置金屬彈片型薄膜按鍵，壽命更長，手感更好 |
||
|
USB端口 |
1個USB Device 端口：支持USB程序下載 |
||
|
程序下載方式 |
專用USB從口 |
||
|
串行通訊端口 |
COM0端口：RS232/RS485/RS422 COM1端口：RS232 |
||
|
電氣規格 |
額定功率 |
〈4W |
|
|
額定電壓 |
DC12/24V,可工作范圍DC 9V~36V |
||
|
電源保護 |
采用工業電源模塊，具備浪涌保護 |
||
|
允許失電 |
〈5S |
||
|
CE&ROHS |
符合 EN61000-6-2:2005 EN61000-6-4:2007標準，符合ROHS |
||
|
環境規格 |
工作溫度 |
-10～50 ℃ |
|
|
儲存溫度 |
-20～70 ℃ |
||
|
環境濕度 |
10～90 % RH (非冷凝) |
||
|
抗震性 |
10～25 Hz(X、Y、Z方向2G/30分鐘) |
||
|
冷卻方式 |
自然風冷 |
||
|
其他 |
防護等級 |
前面板符合IP65，機身后殼符合IP20 |
|
|
外殼材料 |
工程塑料 ABS+PC |
||
|
外觀尺寸 |
186 x 96.5 x 35.5 mm |
||
|
開孔尺寸 |
165 x 86 mm |
||
|
重量 |
0.3 Kg |
||
