信捷觸摸屏--一機多屏怎樣使用？

信捷觸摸屏--一機多屏怎樣使用？

TP/TH/TG/TE/TN系列人機界面支持一機多屏，即多個人機界面控制一個目標設備，適用于分布式構架結構，遠程監控或者多個監控的場合。在此結構中，人機界面依照通訊結構的不同可分為多機主模式和多機從模式。處于多機主模式的人機界面直接與目標通訊設備相連接，其它人機界面為多機從模式，以RS485方式相互連接，并擁有其獨立站號。

其結構圖如下所示：

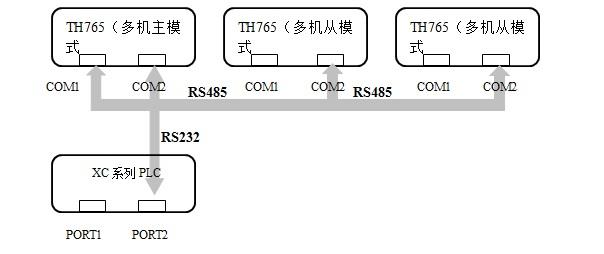

下面將通過一個案例來說明整個系統的設置及應用過程，在本例中，使用3個人機界面同時對1個目標PLC進行通訊，其中1個人機界面處于多機主模式，其它為多機從模式，其硬件連接方式如下所示：

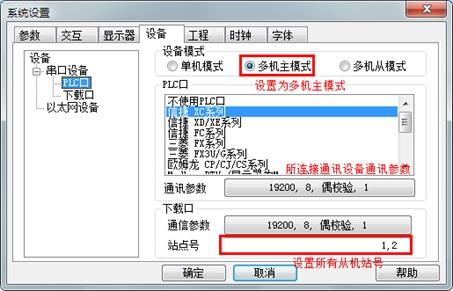

1、多機主模式設置

單擊“文件/系統設置/設備”，設備模式設置為“多機主模式”，PLC口選擇主人機界面連接的通訊設備的協議，下載口站點號設置為所連所有從人機界面的站號，站號之間以“,”（英文輸入方式下輸入逗號）隔開，本例從人機界面站號分別為1、2，設置如下圖所示：

2、多機從模式1設置

單擊“文件/系統設置/設備”，設備模式設置為“多機從模式”，PLC口設置為所連從人機界面的站號，通訊參數和多機主模式下載口通訊參數一致，本例為從人機界面站號1，設置如下圖所示：

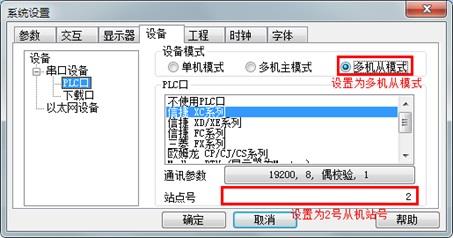

3、多機從模式2設置

單擊“文件/系統設置/設備”，設備模式設置為“多機從模式”，PLC口設置為所連從人機界面的站號，通訊參數和多機主模式下載口通訊參數一致，本例為從人機界面站號2，設置如下圖所示：

注意：當采用TP系列人機界面作為多機主模式時，請先將下載口切換至通訊模式（56引腳短接），而后進行與多機從模式人機界面之間的RS485連接功能。
