基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
通訊口1 |
RS-232，連接上位機、人機界面編程或調試 |
|
通訊口2 |
RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
|
通訊口3 |
BD板擴展通訊口RS-232C/RS-485 |
|
安裝 |
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
備注：XC3-14點的基本單元不具有通訊口2。
性能規格
|
項 目 |
規 格 |
|||||||
|
程序執行方式 |
循環掃描方式 |
|||||||
|
編程方式 |
指令、梯形圖并用 |
|||||||
|
處理速度 |
0.5us |
|||||||
|
停電保持 |
使用FlashROM及鋰電池 |
|||||||
|
用戶程序容量※1 |
128KB |
|||||||
|
I/O點數※2 |
總點數 |
14點 |
24點 |
32點 |
42點 |
48點 |
60點 |
|
|
輸入點數 |
8點 X0~X7 |
14點 X0~X15 |
18點 X0~X21 |
24點 X0~X27 |
28點 X0~X33 |
36點 X0~X43 |
||
|
輸出點數 |
6點 Y0~Y5 |
10點 Y0~Y11 |
14點 Y0~Y15 |
18點 Y0~Y21 |
20點 Y0~Y23 |
24點 Y0~Y27 |
||
|
內部線圈（X）※3 |
544 點：X0~X1037 |
|||||||
|
內部線圈（Y）※4 |
544點：Y0~Y1037 |
|||||||
|
內部線圈（M） |
8768點 |
M0~M2999 【M3000~M7999】※5 |
||||||
|
特殊用※6 M8000~M8767 |
||||||||
|
流程（S） |
1024點 |
S0~S511 【S512~S1023】 |
||||||
|
定時器（T） |
點數 |
640點 |
T0~T99：100ms不累計 |
|||||
|
T100~T199：100ms累計 |
||||||||
|
T200~T299：10ms不累計 |
||||||||
|
T300~T399：10ms累計 |
||||||||
|
T400~T499：1ms不累計 |
||||||||
|
T500~T599：1ms累計 |
||||||||
|
T600~T639：1ms精確定時 |
||||||||
|
規格 |
100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 |
|||||||
|
計數器（C） |
點數 |
640點 |
C0~C299：16位順計數器 |
|||||
|
C300~C598：32位順/倒計數器 |
||||||||
|
C600~C618：?jiǎn)蜗喔咚儆?jì)數器 |
||||||||
|
C620~C628：雙相高速計數器 |
||||||||
|
C630~C638：AB相高速計數器 |
||||||||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
|||||||
|
數據寄存器（D） |
9024字 |
D0~D3999 【D4000~D7999】※5 |
||||||
|
特殊用※6 D8000~D9023 |
||||||||
|
FlashROM寄存器（FD） |
4080字 |
FD0~FD3055 |
||||||
|
特殊用※6 FD8000~FD9023 |
||||||||
|
擴展內部寄存器（ED）※7 |
16384字 |
ED0~ED16383※8 |
||||||
|
保密寄存器（FS）※12 |
16字 |
FS0~FS15 |
||||||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
|||||||
|
口令保護 |
6位長度ASCII |
|||||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
|||||||
備注：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，可更改，修改地址參閱《基本指令篇》手冊附錄1-4。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《基本指令篇》手冊附錄1。
※7：只有硬件版本在V3.0及以上的基本單元，才具有內部擴展寄存器ED。
※8：硬件版本為V3.2的XC3系列14點機型的ED個數為0。
※9：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※10：沒有與外設實連的I/O可作為快速內部繼電器使用。
※11：FlashROM寄存器不用設停電保持，停電時（無電池）其數據不會丟失。
※12：V3.3K及以后的編程軟件中新添加，F(xiàn)S寄存器是擠占原先部分FD寄存器，故V3.3K及以后的編程軟件中FD寄存器會有所減少。
外觀尺寸圖（單位：mm）

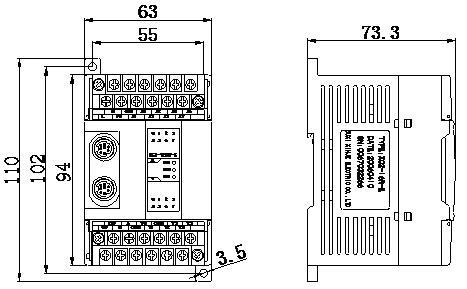

XC3-14：

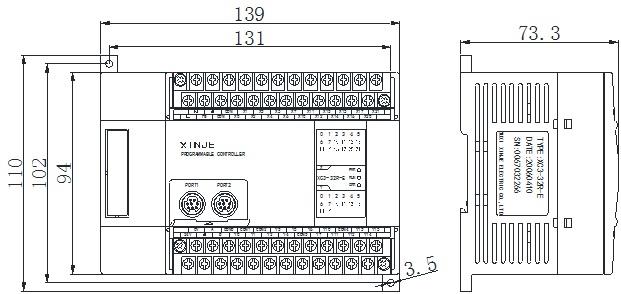

XC3-24/32：

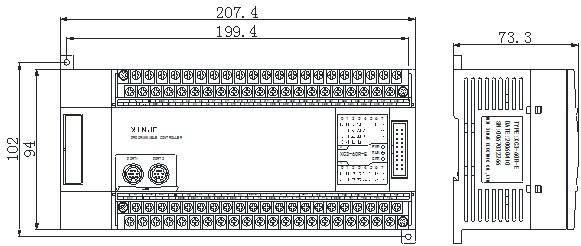

XC3-48/60：

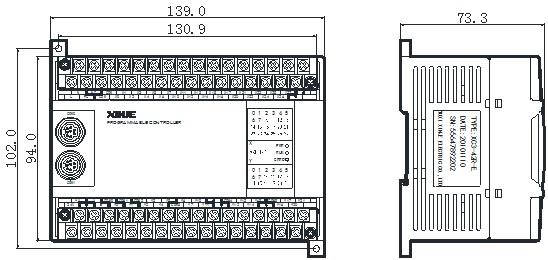

XC3-42：
