集邏輯控制，模擬量輸入輸出于一體
開關量輸入：9點（NPN型光耦隔離）開關量輸出：10點（繼電器型）
模擬量輸入：8點（0～10電壓），模擬量輸出：2點（0～10電壓 或 0～20mA）
支持3路AB相輸入
支持4路高速計數（20KHZ）
AC220V（E）或DC24V（C）電源
電氣規格
| 輸入電壓 | AC100V~240V |
| 電壓允許范圍 | AC90V~265V |
| 額定頻率 | 50/60Hz |
| 功耗 | 低于12W (TYP2.0W) |
| 允許瞬時停電 | 小于20ms |
| 傳感器用電源 | 24VDC±10% 最大400mA |
| 耐電壓 | AC1000V-10MA 1分鐘(信號與地間) |
| 絕緣阻抗 | DC500V-約10MΩ （信號與地間） |
環境條件
| 操作溫度 | 0~50℃ |
| 保存溫度 | –10~60℃ |
| 環境溫度 | 20~85%（無凝露） |
| 耐振動 | 10~25Hz(X,Y,Z方向各30分鐘2G) |
| 抗干擾 | 電壓噪聲： 1000Vp-p |
| 周圍空氣 | 無腐蝕性氣體 |
| 保護結構 | 適合IP65F |
模擬量輸入輸出
模擬量輸入：8路（0~10V電壓）
模擬量輸出：2路（0~10V電壓或0~20mA）
基本參數表
| 項目 | 模擬量輸入（AD） | 模擬量輸出（DA） | |
| 電壓輸入 | 電壓輸出 | 電流輸出 | |
| 模擬量輸入范圍 | 0~10V | - | |
| 最大輸入范圍 | DC±18V | - | |
| 模擬量輸出范圍 | - | DC0~10V（外部負載電阻2KΩ~1MΩ） | DC0~20mA （外部負載電阻小于500Ω） |
| 數字輸入范圍 | - | 8位二進制數（0~256） | |
| 數字輸出范圍 | 12位二進制數（0~4095） | - | |
| 分辨率 | 1/4095(12Bit); 轉換數據以16進制形式存入PLC(12Bit) | 1/256(8Bit); 轉換數據以16進制形式存入PLC（8Bit） | |
| 綜合精確度 | 0.8% | ||
| 轉換速度 | 15ms/1通道 | 2ms/1通道 | |
| 模擬量用電源 | DC24V±10%,100mA | ||
| 安裝方式 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 | ||
| 外型尺寸 | 139×110×93.3（單位cm） | ||

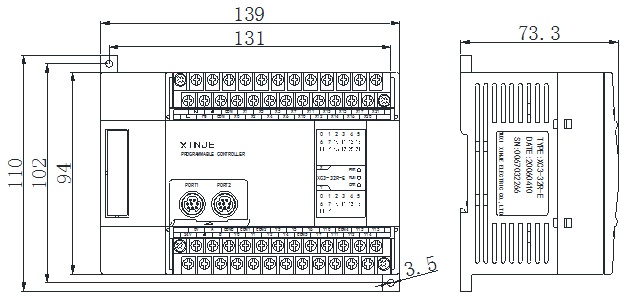

外形尺寸（單位：mm）
